Konstruktion av en KRONA® kakelugn



När du tagit beslutet att köpa en Krona kakelugn ska en bygganmälan lämnas in till kommunen.
Efter klartecken från kommunen kan kakelugnsmakaren starta sitt arbete med kakelugnen.

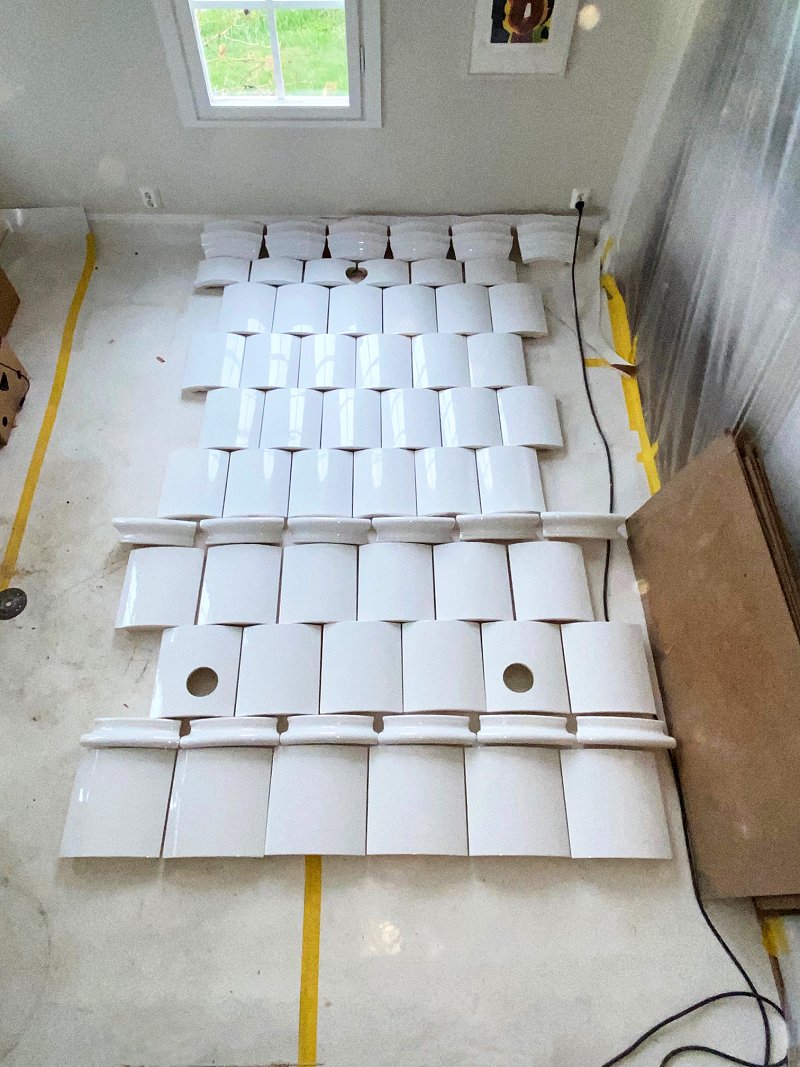

Efter att golvet har täckts ordentligt läggs de evererade plattorna i sin helhet för en genomgång.





I Krona-fabriken mäts alla plattor med ett elektroniskt mätinstrument innan de packas ner.
Skillnaden i höjd mellan plattorna är mindre än en millimeter.
Kakelugnsmakaren lägger ut kakelugnen i perfekt matchande skift. Detta gör det möjligt att uppnå små täta fogar.

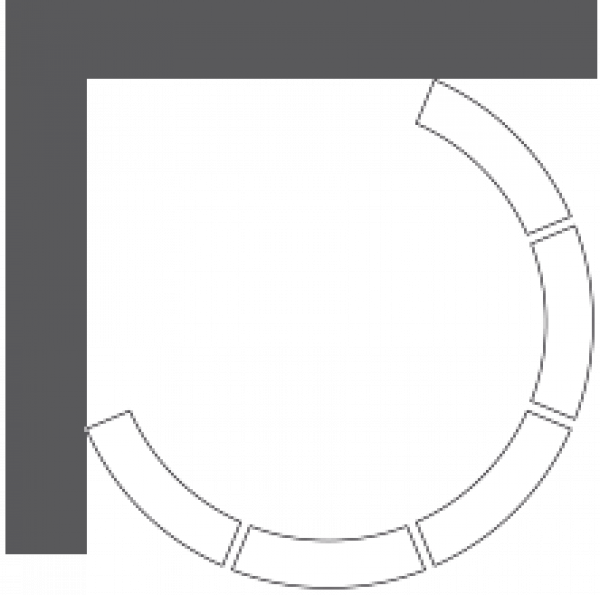

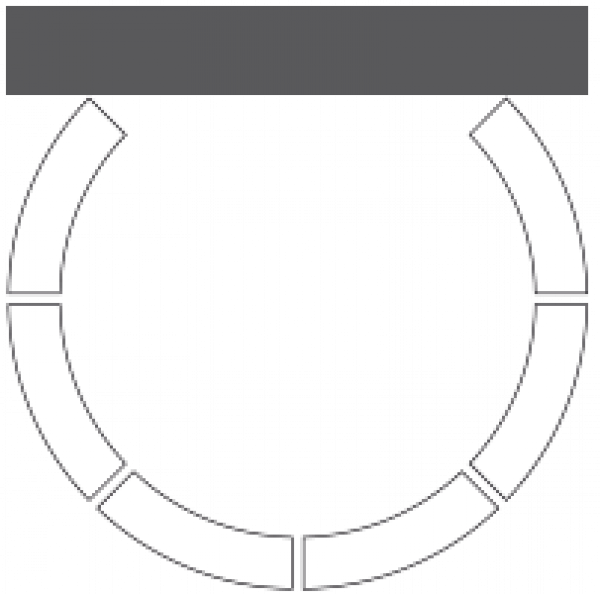

Innan det första skiftet av plattor kan sättas, ritas cirkeln ut efter att en vinkel mäts ut i hörnet av rummet på golvet. På vinkeln är centrum markerad för att kunna rita ut en cirkel där fotkaklen placeras med en diameter på 80 cm.





De första kakelplattorna är uppförda och noggrant inriktade.





Det första lagret av plattor är uppfört och fixerat med lera och tegel.





Fotsimsen är satt och fastmurad.

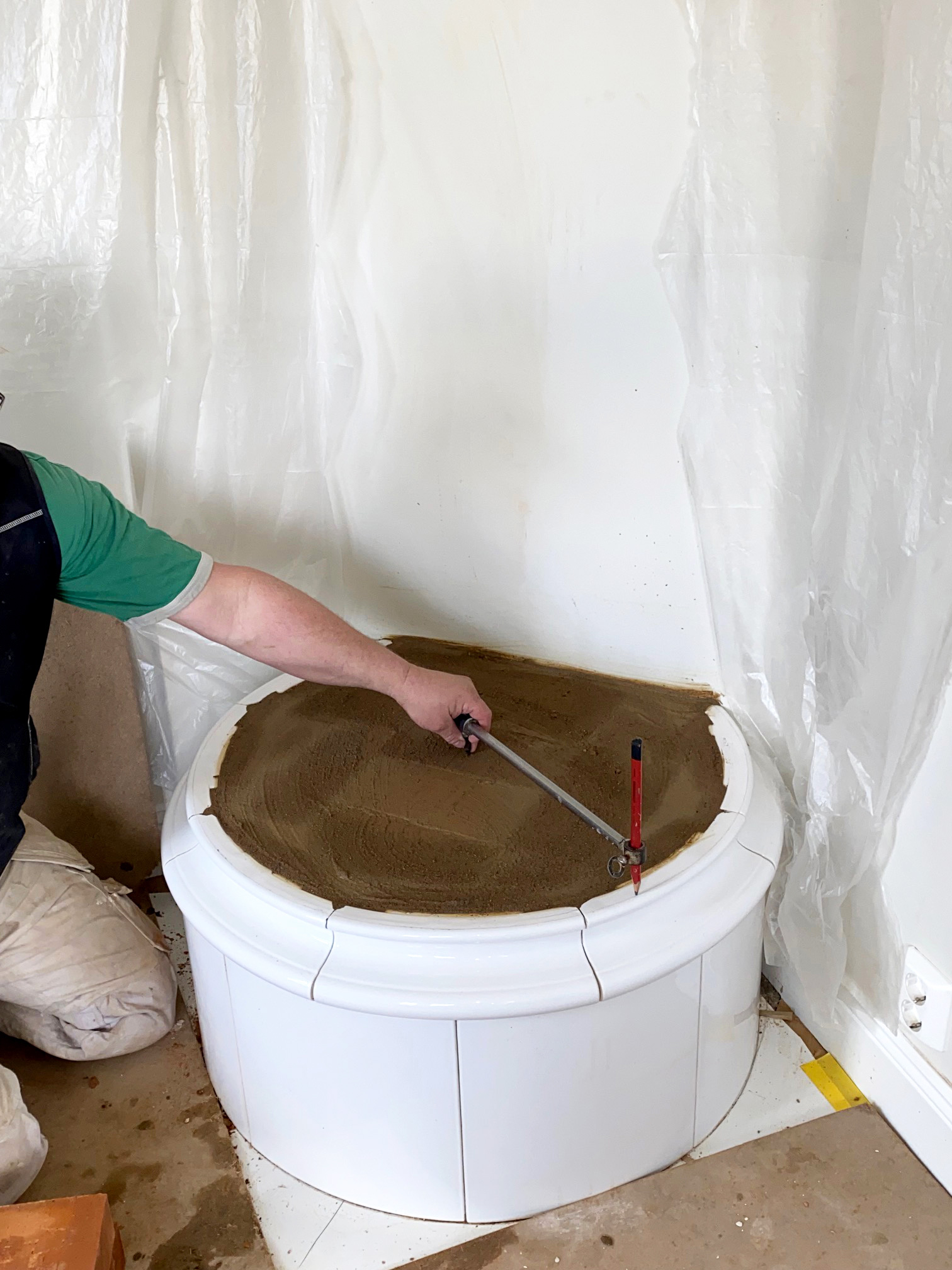

Passaren används för att markera radien för nästa kakellager på fotsimsen. Det är 36,5 cm i denna modell.





Eldstadsramen på plats.

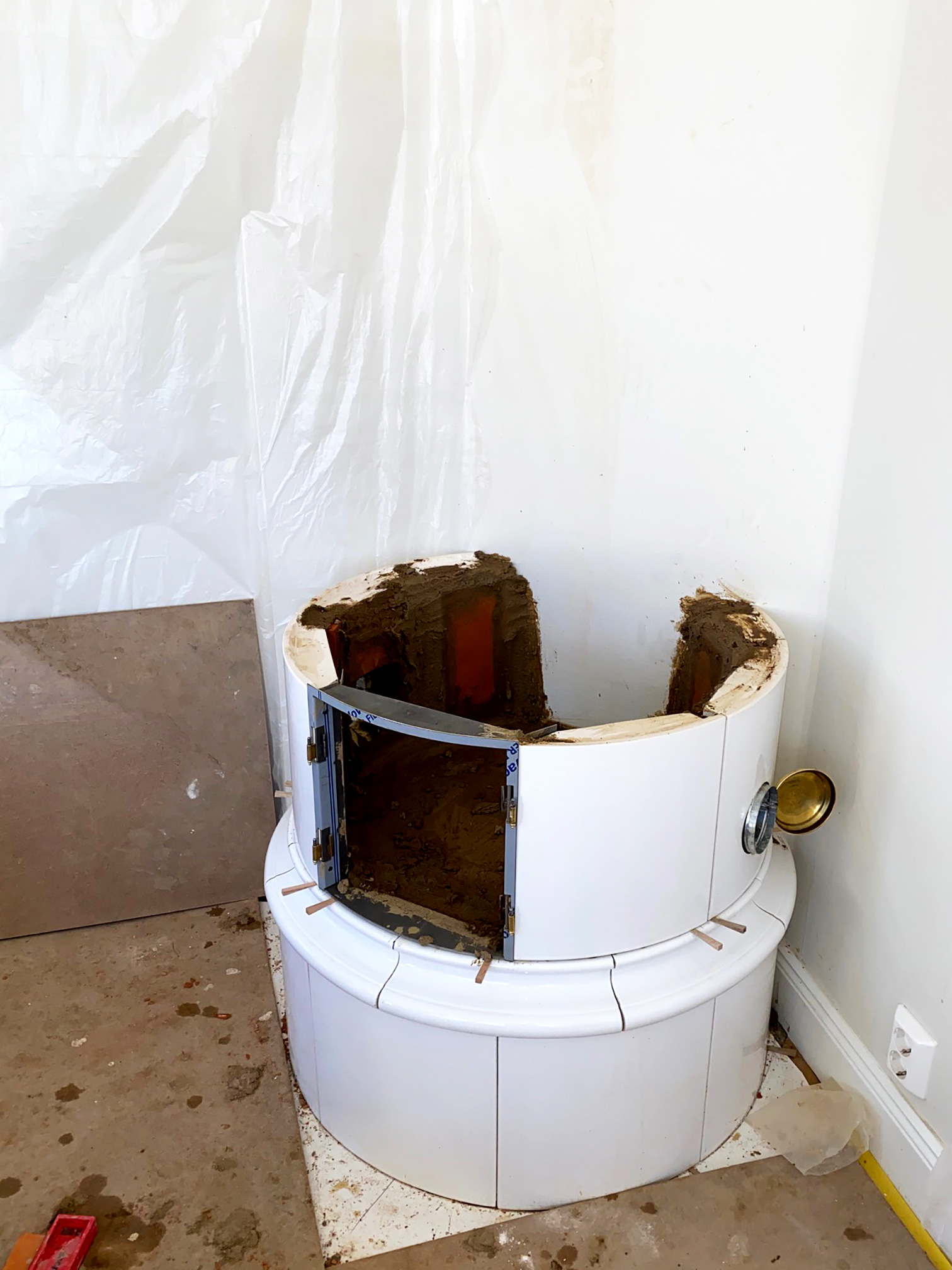

Eldstadsluckan, liksom det första lagret av plattor, är noggrant inriktade på radien och muras sedan upp.





Så snart kakelskiftet är färdigt muras eldstaden med tegel.





Nästa skift är placerat. Skiftgången på Krona kakelugnen kan redan ses.





Ovanför luckorna är plattorna särskilt skyddade av ett tjockare tegelfoder.





Mittbandet är monterat.





På mittbandet markeras den övre radien med hjälp av passaren. Det är 66 cm i diameter.





Här ser man början på ca 9 m rökkanal, vilket gör att massan magasinerar värmen på ett effektivt sätt.





Det första lagret över mittbandet är murat.

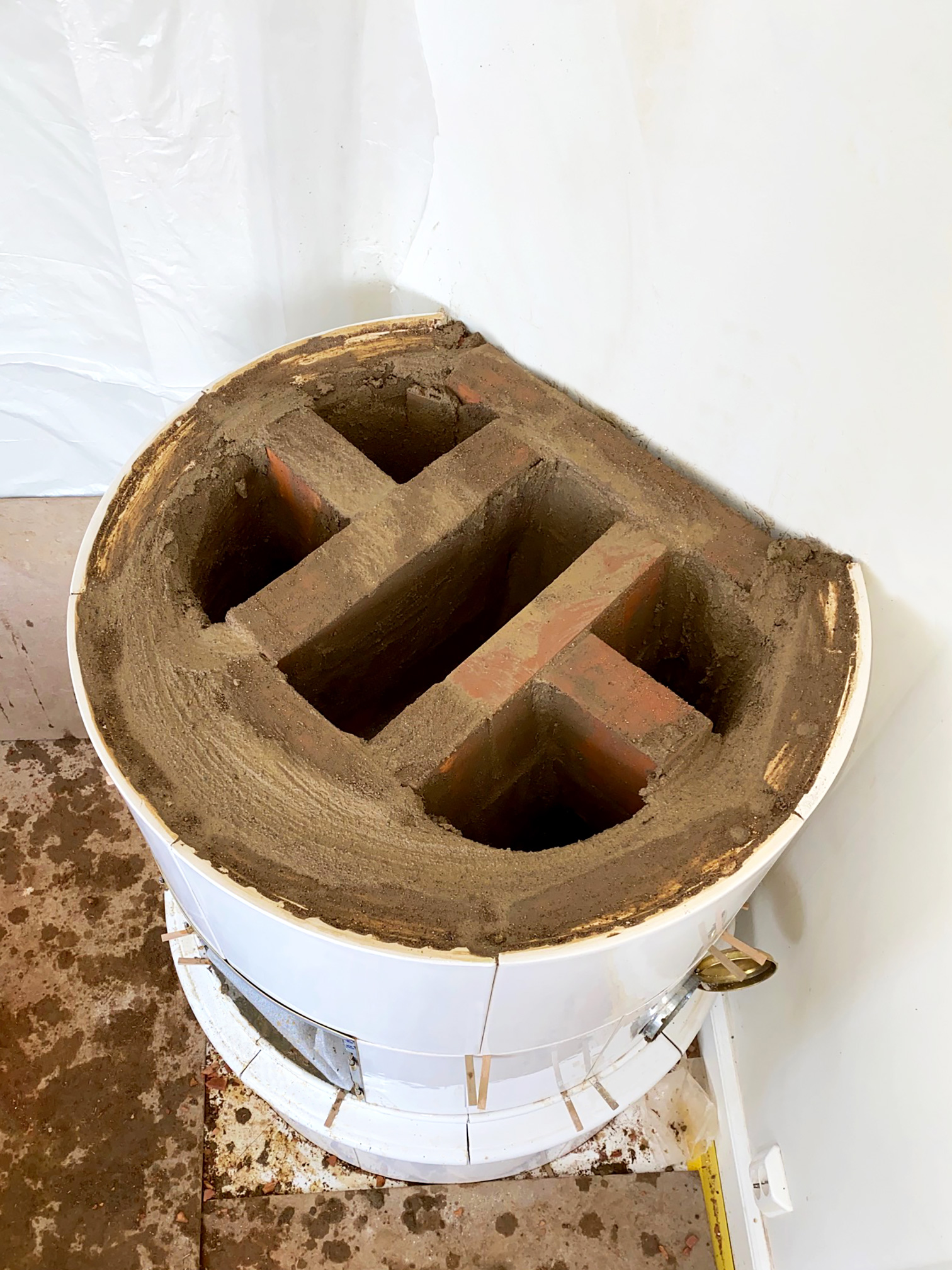

Det första lagret på mittbandet är på plats och kanalerna är klara.





Varje ytterligare kakelskift sätts i förband på exakt samma sätt som det föregående.

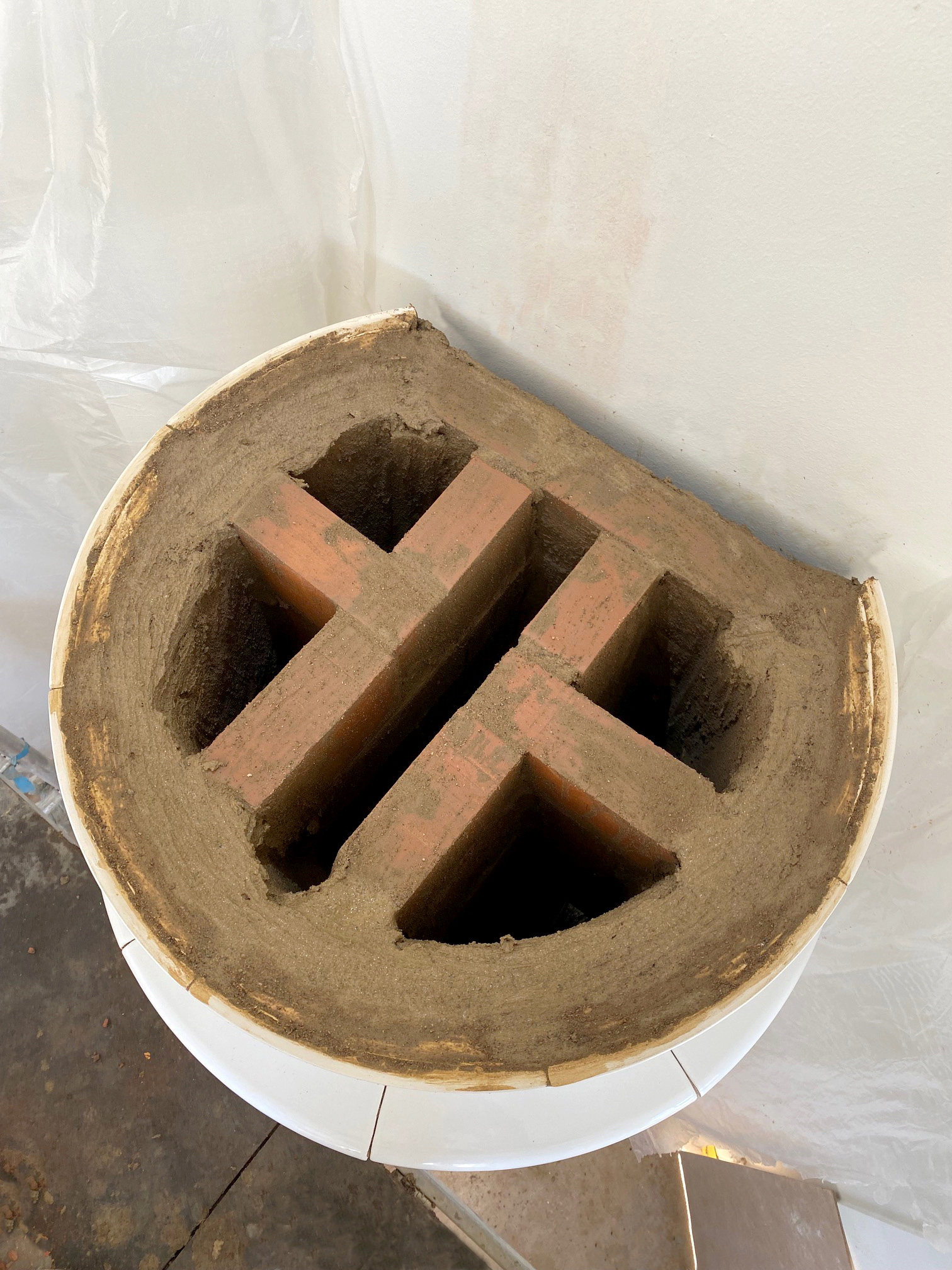

Det andra lagret av kakel över mittbandet är klart. De värmebevarande tegelstenarna som kanalerna är byggda av är på plats.





Det tredje skiftet över mittbandet är satt och skiftgången på Krona kakelugnen syns redan.





Det tredje lagret av plattor är färdigt över midjan och kanalerna börjar vända neråt.

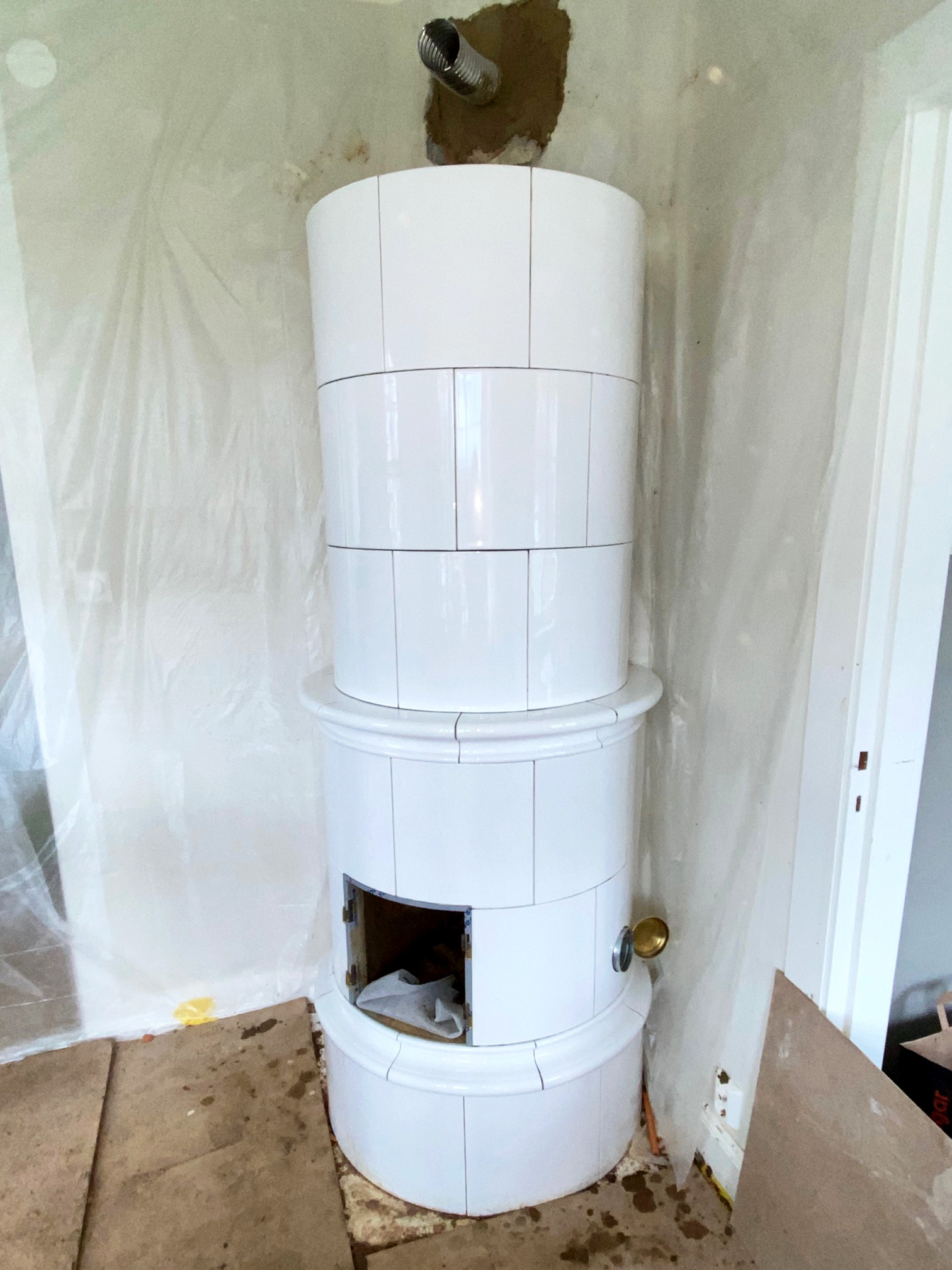

Det sista lagret av kakel är klart!

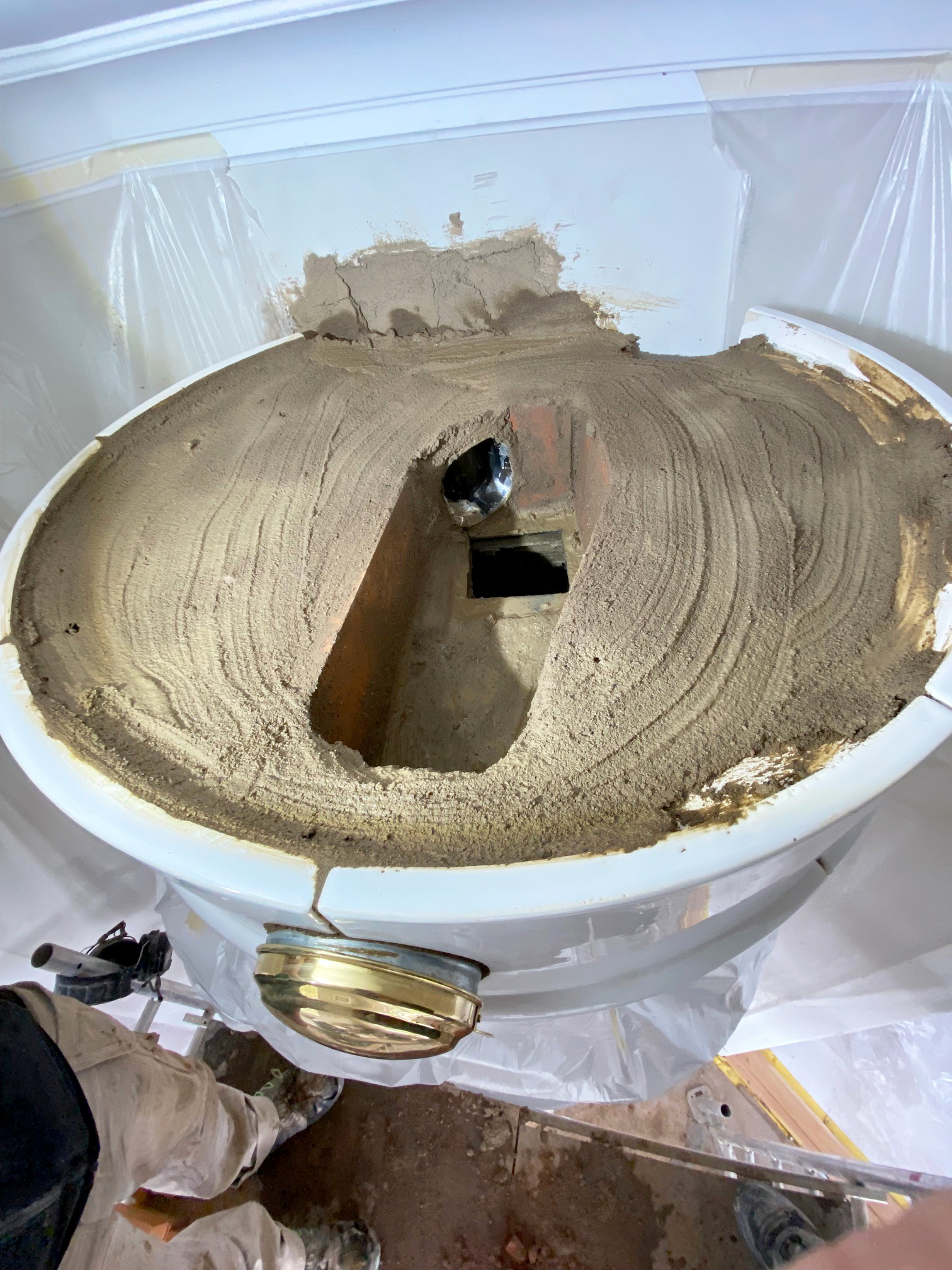

Här är vändningen klar och spjällbotten ska monteras.





Spjället är monterat. Det används för att bevara värmen i kakelugnen. Dessutom används den för att reglera kakelugnens drag.





Kronbandet är på plats och sotluckan är monterad.





På bilden ser man anslutningsröret, samt sotluckan med tillhörande sotkanal monterad för rengöring av skorsten.





Även denna vecka har en vacker Reimanns Krona kakelugn färdigställts.

Arbetet hedrar mästaren!
